產品名稱：礦用隔爆型電動閘閥[ 2019-03-19 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、礦用隔爆型電動閘閥產品介紹：
上海湖泉閥門有限公司生產的礦用隔爆型電動閘閥防護等級為IP68,是少數擁有礦用煤安證和防爆證的企業之一。礦用防爆電動閘閥適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
二、礦用隔爆型電動閘閥產品主要特點：
①MZ系列電動閘閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后，可與DCS系統銜接，實現煤礦井下水泵房的自動化控制；
②MZ系列礦用電動閘閥安裝方便，無安裝方向要求，雙向密封，維護保養方便，使用壽命長；
③煤礦井下已有的手動閥可直接改造為電動閥門，提升自動化控制，且不影響煤礦的正常生產。
三、礦用隔爆型電動閘閥產品主要連接尺寸
Z941H-16型礦用隔爆型電動閘閥
閥門主要尺寸（mm） 礦用隔爆型閥門電動裝置主要參數 DN L D D1 Z×d H 型號規格 轉矩（N·m） 轉速（r/min） 電機功率（KW） 50 250 160 125 4×φ18 615 ZB10-24 100 24 0.25 65 265 180 145 4×φ18 625 ZB15-24 150 24 0.37 80 280 195 160 8×φ18 700 ZB15-24 150 24 0.37 100 300 215 180 8×φ18 760 ZB20-24 200 24 0.55 125 325 245 210 8×φ18 825 ZB20-24 200 24 0.55 150 350 280 240 8×φ23 920 ZB30-24 300 24 0.75 200 400 335 295 12×φ23 1075 ZB30-24 300 24 0.75 250 450 405 355 12×φ25 1265 ZB45-24 450 24 1.1 300 500 460 410 12×φ25 1480 ZB60-24 600 24 1.5 350 550 520 470 16×φ25 1660 ZB90-24 900 24 2.2 400 600 580 525 16×φ30 1930 ZB90-24 900 24 2.2 450 650 640 585 20×φ30 2000 ZB120-24 1200 24 3 500 700 705 650 20×φ34 2220 ZB180-24 1800 24 5.5 600 800 840 770 20×φ41 2430 ZB180-24 1800 24 5.5
MZ941H-25型礦用隔爆型電動閘閥
閥門主要尺寸（mm） 礦用隔爆型閥門電動裝置主要參數 DN L D D1 Z×d H 型號規格 轉矩（N·m） 轉速（r/min） 電機功率（KW） 50 250 160 125 4×φ18 625 ZB10-24 100 24 0.25 65 265 180 145 8×φ18 630 ZB15-24 150 24 0.37 80 280 195 160 8×φ18 710 ZB15-24 150 24 0.37 100 300 230 190 8×φ23 745 ZB20-24 200 24 0.55 125 325 270 220 8×φ25 860 ZB20-24 200 24 0.55 150 350 300 250 8×φ25 925 ZB30-24 300 24 0.75 200 400 360 310 12×φ25 1155 ZB30-24 300 24 0.75 250 450 425 370 12×φ30 1360 ZB45-24 450 24 1.1 300 500 485 430 16×φ30 1465 ZB60-24 600 24 1.5 350 550 550 490 16×φ34 1670 ZB90-24 900 24 2.2 400 600 610 550 16×φ34 1930 ZB120-24 1200 24 3.0 450 650 660 600 20×φ34 2150 ZB120-24 1200 24 3.0 500 700 735 660 20×φ41 2220 ZB180-24 1800 24 5.5 600 800 840 770 20×φ41 2430 ZB250-24 2500 24 7.5
MZ941H-40型礦用隔爆型電動閘閥
閥門主要尺寸（mm） 礦用隔爆型閥門電動裝置主要參數 DN L D D1 Z×d H 型號規格 轉矩（N·m） 轉速（r/min） 電機功率（KW） 50 250 160 125 4×φ18 685 ZB10-24 100 24 0.25 65 280 180 145 8×φ18 725 ZB15-24 150 24 0.37 80 310 195 160 8×φ18 755 ZB15-24 150 24 0.37 100 350 230 190 8×φ18 805 ZB20-24 200 24 0.55 125 400 270 220 8×φ25 840 ZB20-24 200 24 0.55 150 450 300 250 8×φ25 960 ZB30-24 300 24 0.75 200 550 375 320 12×φ30 1100 ZB30-24 450 24 1.1 250 650 445 385 12×φ34 1440 ZB45-24 450 24 1.1 300 750 510 450 16×φ34 1500 ZB60-24 600 24 1.5 350 850 570 510 16×φ34 1750 ZB120-24 1200 24 3.0 400 950 655 585 16×φ41 1800 ZB180-24 1800 24 5.5 450 1050 680 610 20×φ41 1910 ZB180-24 1800 24 5.5 500 1150 755 670 20×φ48 2070 ZB250-24 2500 24 7.5 600 1350 890 795 20×φ54 2300 ZB350-24 3500 24 11
MZ941H-64型礦用隔爆型電動閘閥
閥門主要尺寸（mm） 礦用隔爆型閥門電動裝置主要參數 DN L D D1 Z×d H 型號規格 轉矩（N·m） 轉速（r/min） 電機功率（KW） 50 250 175 135 4×φ23 680 ZB10-24 100 24 0.25 65 280 200 160 8×φ23 700 ZB15-24 150 24 0.37 80 310 210 170 8×φ23 725 ZB20-24 200 24 0.55 100 350 250 200 8×φ25 805 ZB20-24 200 24 0.55 125 400 295 240 8×φ30 840 ZB30-24 300 24 0.75 150 450 340 280 8×φ34 960 ZB30-24 300 24 0.75 200 550 405 345 12×φ34 1100 ZB60-24 600 24 1.5 250 650 470 400 12×φ41 1350 ZB90-24 900 24 2.2 300 750 530 460 16×φ41 1650 ZB90-24 900 24 2.2 350 850 595 525 16×φ41 1960 ZB120-24 1200 24 3.0 400 950 670 585 16×φ48 2040 ZB180-24 1800 24 5.5 500 1150 800 705 20×φ54 2600 ZB350-24 350 24 11
MZ941H-100型礦用隔爆型電動閘閥
閥門主要尺寸（mm） 礦用隔爆型閥門電動裝置主要參數 DN L D D1 Z×d H 型號規格 轉矩（N·m） 轉速（r/min） 電機功率（KW） 50 250 195 145 4×φ25 685 ZB15-24 150 24 0.37 65 280 220 170 8×φ25 725 ZB20-24 200 24 0.55 80 310 230 180 8×φ25 760 ZB20-24 200 24 0.55 100 350 265 210 8×φ30 830 ZB30-24 300 24 0.75 125 400 310 250 8×φ34 970 ZB30-24 300 24 0.75 150 450 350 290 12×φ34 1020 ZB45-24 450 24 1.1 200 550 430 360 12×φ41 1150 ZB60-24 600 24 1.5 250 650 500 430 12×φ41 1290 ZB90-24 900 24 2.2 300 750 585 500 16×φ48 1530 ZB120-24 1200 24 3.0 350 850 655 560 16×φ54 1840 ZB250-24 2500 24 7.5 400 950 715 620 16×φ54 2321 ZB350-24 3500 24 11

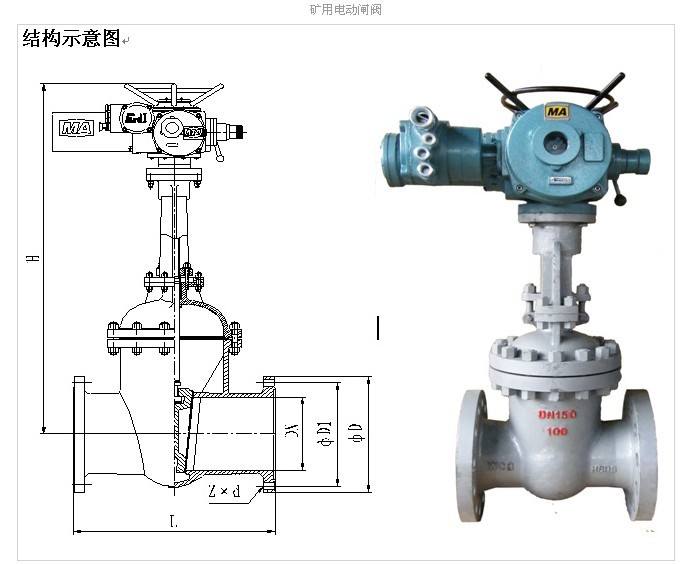

四、礦用隔爆型電動閘閥產品結構圖
