產品名稱：Z45X//Z945X-10Q/16Q/25Q軟密封閘閥[ 2021-10-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

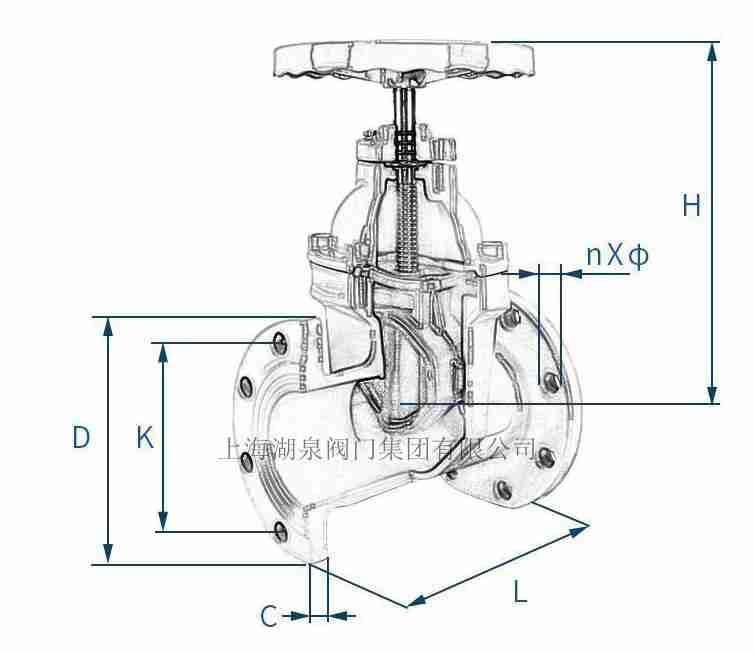

規格尺寸
結構圖片

一、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品介紹
上海湖泉閥門集團有限公司軟密封閘閥，工業用閥，軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 公稱通徑為 DN50～DN1200, 使用溫度：≤200℃。

二、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品原理
楔式閘閥的閘板可以做成一個整體，叫做鋼性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。本類閥門在管道中一般應當水平安裝。

三、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品材質
1,閥體材質，應以鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。
2,閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。
3,螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。
4,閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
5,密封面的材質
①軟密封閘閥類別不一，密封方式及材質要求不一；
②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；
③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；
6,閥軸填料
①由于管網中的軟密封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；
②閥填料亦應在承受頻繁啟閉時，密封效果的永久性；
③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；
④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。
