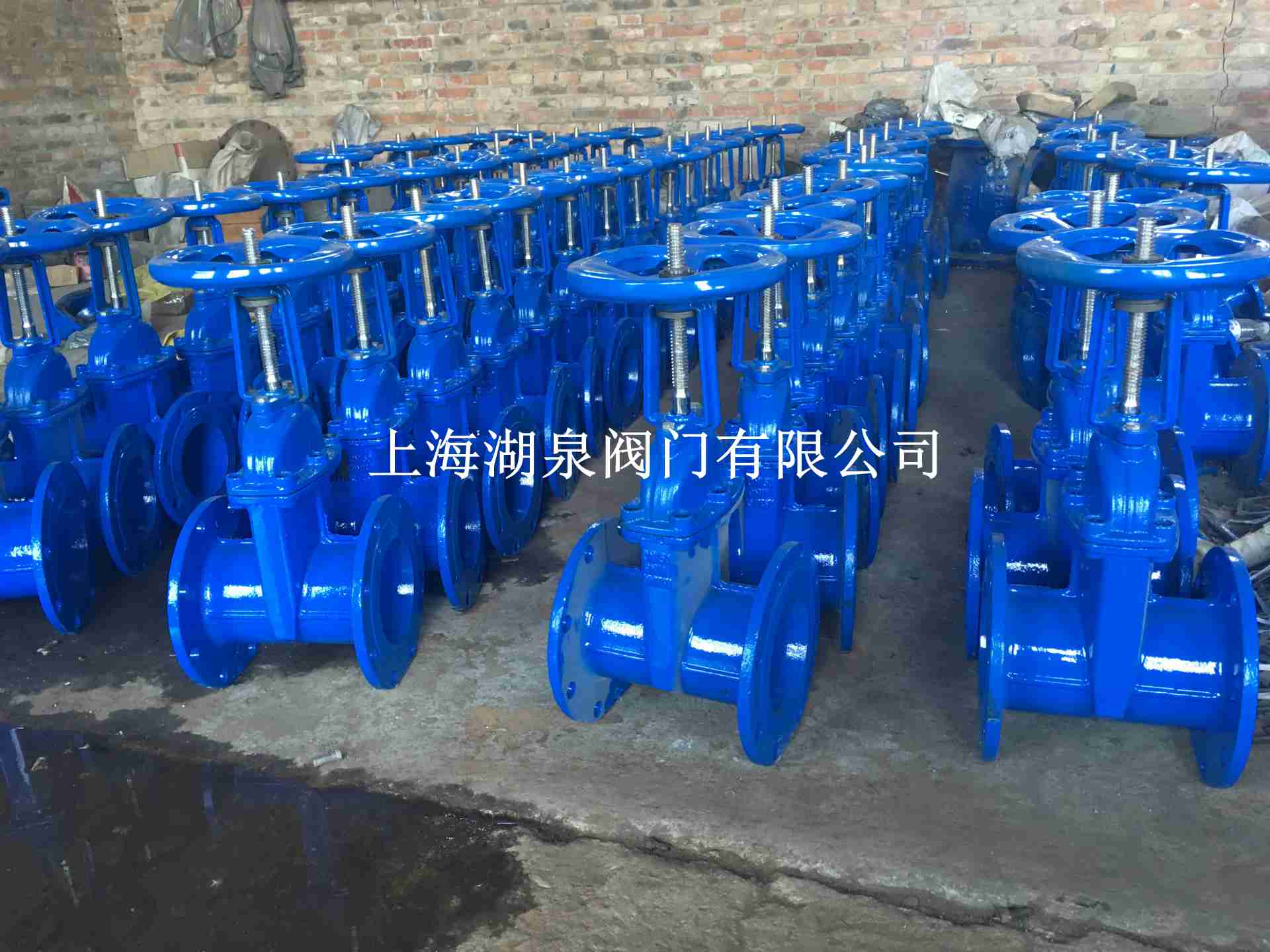

手動閘閥廠家的型號規格及工作原理

[ 2023-09-25 ]

手動閘閥廠家的型號規格及工作原理——閘閥型號規格大全閘閥(gate valve)是一個啟閉件閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。刀閘閥型號Z73W, Z73X ,Z73Y 不同型號的手動閘閥規格也不相同,我們以鑄鋼閘閥Z41H-25C為例,為您介紹一下手動閘閥規格。手動閘閥型號: BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料型號材料閥體、閥蓋、閘板閥座和閘板密封面閥桿填料手輪 BZ41H-16C 碳素鋼、WCB 堆焊鐵基合金鉻不銹鋼 ...

1、DN25手動閘閥口徑為25mm,最大承壓PN16,工作溫度-10℃-100℃。特點:結構緊湊,重量輕,適用于中小流量場合。

2、DN50手動閘閥口徑為50mm,最大承壓PN16,工作溫度-10℃-100℃。特點:通徑較大,適用于流量較大的場合。

3、DN80手動閘閥口徑為80mm,最大承壓PN16,工作溫度-1...

閘閥的主要型號：

法蘭鑄鋼閘閥：Z41H、Z41Y

不銹鋼閘閥：Z41W

軟密封暗桿閘閥：Z45X

軟密封明桿閘閥：Z41X

鑄鋼法蘭閘閥：Z41T、Z45T

螺紋閘閥： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

刀閘閥： Z73W、Z73X、Z73Y

閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。目前國內大多數安全閥生產廠家均按JB/T2203－1999《閘閥結構長度》為主的通用類，標準設計生產。按壓力分：10C,16C,25C,40C,64C,100C,160C,150LB,300LB,600LB,10K,20K,30K常見的型號有：Z41H Z44H Z45H Z41W Z45W Z41T Z40H Z40W Z541H Z941H Z641H

閘閥種類：

國內生產閘閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：1、按JB/T2203－1999《閘閥結構長度》生產的機械部標準閥門；2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門；3、按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。

閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：單閘板、雙閘板和彈性閘板。

閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。

閘閥工作原理閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥，或叫暗桿閘閥。
